Принцип действия


Принцип действия приборов основан на свойстве газов и жидкостей изменять давление и объем соответственно при изменении измеряемой температуры (рис. 6). Прибор состоит из термобаллона, манометрической пружины и связывающего их капилляра.

В качестве заполнителя термосистем применяются азот, аргон, гелий - в газовых манометрических термометрах.

В жидкостных манометрических термометрах - полиметилсилоксановые жидкости.

Манометрический термометр

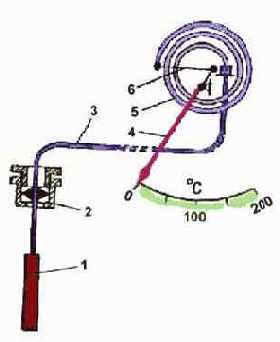

Рис. 6

1 – термобаллон; 2 – съемный штуцер с резьбой и сальником; 3 – капилляр; 4 – тяга; 5 – манометрическая трубчатая пружина; 6 - стрелка
