75-2. Модуль k,l-line.

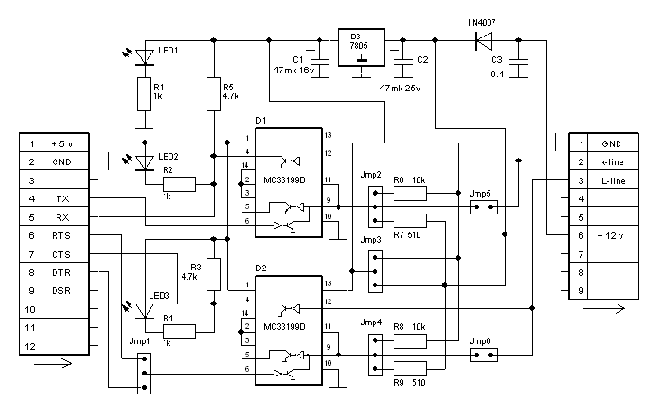

Принципиальная схема модуля представлена на рис.2 Модуль выполнен на специализированных микросхемах MC33199 K-Line интерфейса. Работает с 5-ти и 12-ти вольтовыми интерфейсами. В сочетании с адаптером COM-порта получаем k,l-адаптер, аналогичный описанным ранее (см.
Адаптер K-Line)
Адаптер выполнен на плате из одностороннего стеклотекстолита.
Размеры платы: 60х70
Питание платы - от бортовой сети автомобиля, для этого на плате предусмотрен стабилизатор на L7805
